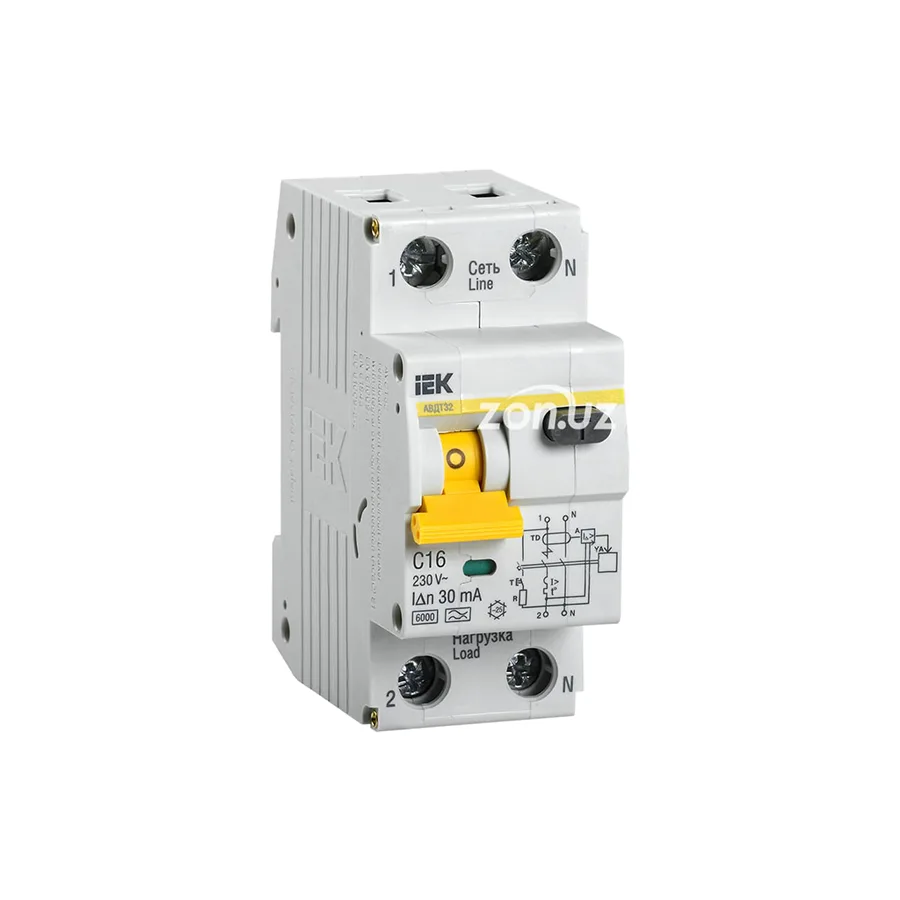

Краткое описание
Автоматические выключатели дифференциального тока АВДТ32 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания. Рекомендуются для защиты групповых линий, питающих розетки наружной установки, розеток и освещения подвалов и гаражей.
Особенности
- Комбинированная схема с электронным модулем дифференциальной защиты и встроенным автоматическим выключателем
- Наиболее надёжная защита человека при прямом прикосновении к токоведущим частям
- Независимый индикатор положения контактов
- Широкий диапазон рабочих температур от -25°С до +50°С
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения
- Наличие кнопки ТЕСТ для проверки работоспособности устройства и правильности подключения
- Габариты АВДТ соответствуют 2-модульному исполнению за счёт размещения элементов конструкции
- Помехоустойчивая схема
- Быстрый монтаж с помощью защелки с двойным фиксированным положением (АВДТ32 для токов до 40 А)
- Быстрая монтаж/демонтаж без использования инструментов (АВДТ32 для токов 50 и 63 A)
- Увеличенная способность 6 кА позволяет устанавливать АВДТ в качестве вводных автоматов защиты
Технические характеристики
- Номинальное напряжение частотой 50 Гц: 230 В
- Номинальный ток In: 16 А
- Номинальный отключающий дифференциальный ток Idn: 30 мА
- Номинальная отключающая способность: 6000 А
- Рабочая характеристика при наличии дифференциального ток: А
- Время отключения при номинальном дифференциальном токе: 40 мс
- Число полюсов: 1+N
- Характеристика срабатывания электромагнитного расцепителя: С
- Условия эксплуатации: УХЛ4
- Степень защиты выключателя: IP20
- Износостойкость: не менее 10000 циклов В-О
- Максимальное сечение присоединяемых проводов: 25 мм2
- Наличие драгоценных металлов (серебро): 0,85г/полюс
- Масса: 0,19 кг
- Диапазон рабочих температур: от-25° С до+40° С
